SHLDK型减速器

SHLDK型减速器外形尺寸，见图22、表25：

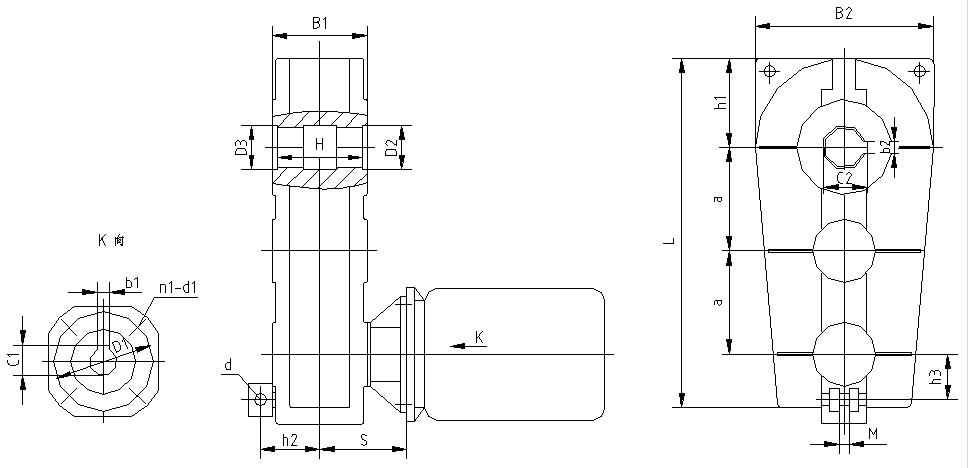

图22  SHLDK型减速器外形尺寸

表25  SHLDK型减速器外形尺寸

规 格	中心尺寸	轮 廓 尺 寸	安 装 尺 寸	电 机 联 接 尺 寸	输 出 尺 寸	参考电机(机座号)	质量 (kg)
	a     h1	L      B1     B2	h2    h3    d    M	S     b1    c1     D1     n1   d1	H     D2    D3    c2      b2
125	125   110	460   126   220	76    65   16   20	105    6    21.8   165    4    12 115    8    21.8   165    4    12	94   45H7   53   48.8   14Js9	80 90	55
145	145   118	518   134   236	82    75   16   20	118    8    27.3   165    4    12 128    8    31.3   165    4    15 128    8    31.3   215    4    15	106  55H7   63   59.3   16Js9	90 100 112	65
175	175   148	618   154   296	92    75   16   20	138    8    31.3   215    4    15 138    8    31.3   215    4    15 158    10   41.3   265    4    15	140  70H7   78   74.9   20Js9	100 112 132	110
215	215   185	760   174   370	105   95   18   20	168    8    31.3   265    4    15 168    10   41.3   265    4    15 198    12   45.3   300    4    19	154  85H7   92   79.5   22Js9	112 132 160	200
